Rakensin akvaariooni
kuutamovalaistuksen sinisillä ja valkoisilla superkirkkailla LEDeillä. Seuraavassa miten sen
toteutin.
Hankin 550 litraiseen Tanganjika-akvaariooni valaisin kotelot (kaksi kappaletta), joissa ei ole mitään lamppuja tms. valmiina.

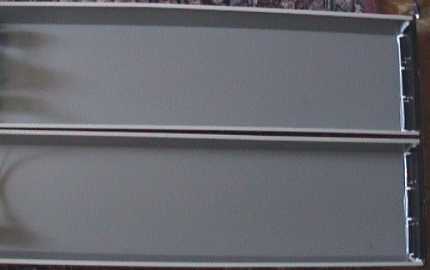

Tyhjät valaisinkotelot
Kuutamovalaistuksen toteutin sinisillä ja valkoisilla superkirkkailla ledeillä.
Ledeissä pidempi jalka on aina anodi (plussa). Lisäksi pyöreissä
LEDeissä katodi (miinus) on usein viisteellä merkitty. Kun katsoo
lediä valoa vasten, näkyy muovin sisällä kaksi metallista "osaa". Isompi kuppimainen
"osa" on yleensä plussa ja pienempi miinus. Käyttämäni kuperkirkkaat valkeat ja siniset 5 mm ledit ovat
molemmat ulkonäöltään varsin samanlaisia ja sammuksissa olessaan läpinäkyviä ja
kirkkaita (myös siniset ledit ovat värittömiä).
Kytkemällä aina neljä sinistä tai valkoista lediä sarjaan 12 voltin jännitteeseen, en tarvinnut
lainkaan etuvastuksia, mikä helpotti kytkentöjä osaltaan.

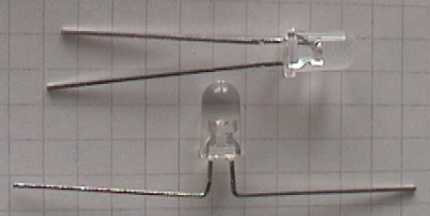

Superkirkkaita 5 mm ledejä, huomaa pitempi jalka eli anodi (plussa),
Taivutin ledien jalat vastakkaisiin suuntiin.

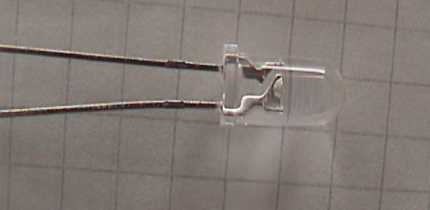

Lähikuvassa näkyvät ledin sisäosat.
Isompi, kuppimainen on näissä ledeissä plussa. Valo lähtee kupin pohjalta.

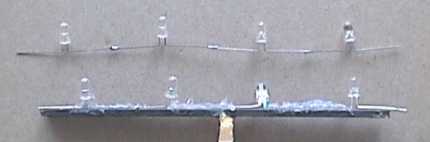

Juotin ledin jalat peräkkäin yhteen,
siten että edellisen ledin miinusjalan
juotin seuraavan plusjalkaan, ts. kytkin aina neljä
lediä rarjaan. Kiinnitin näitä sarjoja silikonilla sopivaan tikkuun.

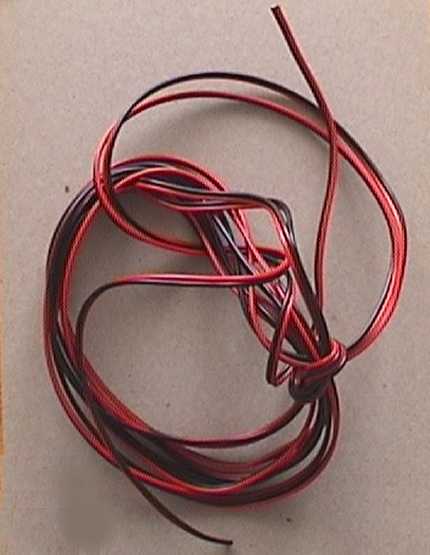

Kiinnitin sarjaan juottamani ledit rinnakkain
kaksisäikeisellä johdolla virtalähteeseen

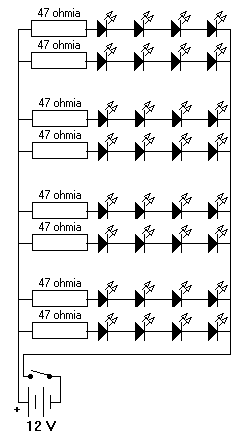

Kuvassa kytkentä. Etuvastukset
voivat olla hyvä olemassa, jos virtalähde ei ole samanlainen kuin omani.

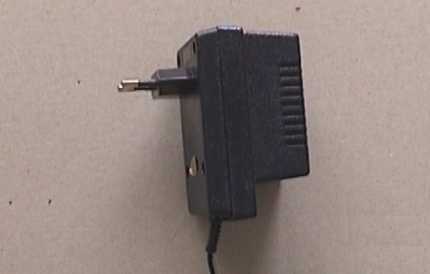

Käyttämäni tasasuuntaaja,
joka antoi 12
volttia tasajännitettä ja enintään
yhden ampeerin virtaa.

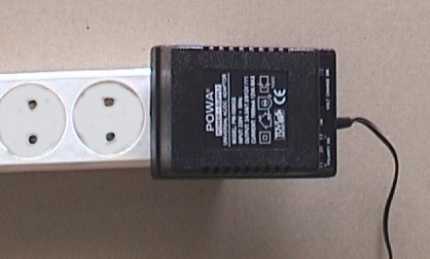

Tasasuuntaaja verkkovirtaan kytkettynä.

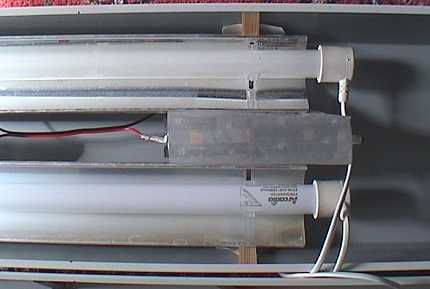

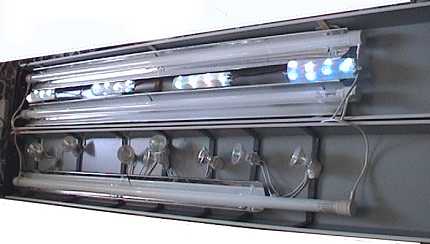

Kiinnitin ledirivit pareittain etummaiseen valaisinkoteloon Arkadia-loisteputken viereen.

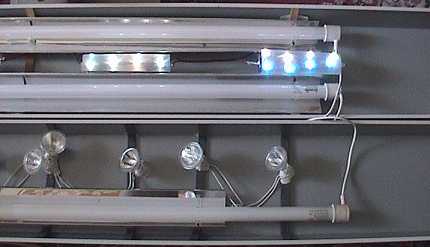

Kuvassa näkyvät sekä ledirivit että
auringonnousuja ja -laskuja simuloivat halogeenospotit.

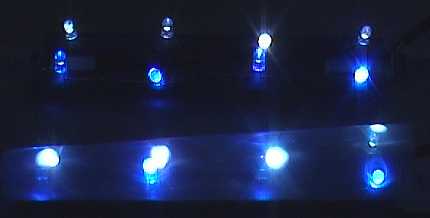

Ylemmät ledit on varustettu
varjostimella,, jollaisen lisäsin myös alempaan kuvanoton jälkeen. Huomaa varjostimen
valoa pehmentävä vaikutus.

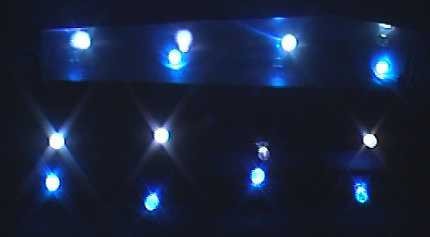

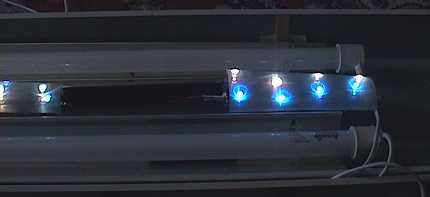

Ylempi ledilista on verhoilematon, mutta alemmassa on varjostin valmiina
Yksi valmis "kuutamoyksikkö".
